Danfoss - 161L0695 - FKS für FLBG - DSP-2-MINI 10 KW - FBH, TWE, Wandhängend, TV 95C

Danfoss - 161L0695 - FKS für FLBG - DSP-2-MINI 10 KW - FBH, TWE, Wandhängend, TV 95C

Artikelnummer: 161L0695
GTIN: 5715162708903
HAN: 161L0695
Kategorie: KR01
Hersteller: Danfoss

Danfoss - 161L0695 - FKS für FLBG - DSP-2-MINI 10 KW - FBH, TWE, Wandhängend, TV 95C / EAN: 5715162708903 / Preis per Stück / Artikelgewicht: 60 kg

5.087,73 €

inkl. 19% USt. , zzgl.

Bestellware - momentan nicht am Lager -
Lieferzeit: ca. 3 Wochen (DE - Ausland abweichend)

Stk

Beschreibung

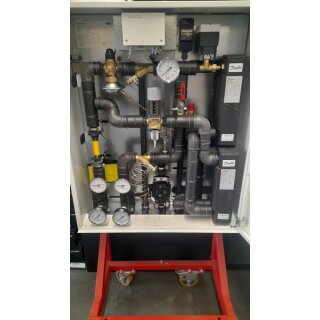

Fernwärmekompaktstation DSP2 Mini APP4 FBH TWE Ausführung Kompaktstation für Einfamilienhäuser. Fußbodenheizung indirekte Fahrweise gemischt über Wärmeübertrager, TWW-Bereitung primärseitig im Durchflussprinzip mit AVTB Regler. Das Trinkwasser wird über den Wärmeübertrager erhitzt und die Temperatur mit einem durchflussges-teuerten Ventil AVTB-Regler thermostatisch geregelt. Die hydraulische Regelung lässt den Regler schnell schließen, was den Wärmeübertrager vor Kalk- und Bakterienbildung schützt. Die Station ist in einem Metallgehäuse mit Fronttür montiert. Der Primärteil ist mit PU-Weichschaum 50% gemäß ENEV 2013 gedämmt. Anbindung an Fernwärmenetz und Hausanlage von links und unten. Primärseite 2 Absperrarmaturen mit Fühleraufnahme für Fühler des WMZ 1 Passstück für Wärmemengenzähler (RL, 3/4" AG x 110mm) 1 Schmutzfänger im Primären Vorlauf 1 Differenzdruckregler mit Volumenstrombegrenzung Typ: AVPB-F (KVS=1,6) 2 Manometer mit Automatikabsperrung NG80 16bar 1 Bypasskugelhahn 1 Entleerung Heizkreis Fußbodenheizung (gemischt indirekt gefahren) 2 Absperrarmaturen (3/4") 1 Manometer mit Automatikabsperrung NG80 16bar 1 Motordurchgangsventil Typ: VM2, DN15, KVS=0,63 1 Stellantrieb Typ: AMV13, 230V, mit Notstellfunktion 1 Wärmeübertrager Typ: XB06L-1-10 1 Vorlauffühler PT1000 1 Sicherheitstemperaturbegrenzer Ty-Geprüft (STW) Typ: JUMO STW AT20 20-80C 1 Pumpe Typ: Grundfos UPM 3 Auto L 15-70 230V, 130mm 1 Schmutzfänger im Rücklauf Witterungsgeführte Regelung Witterungsgeführte Vorlauftemperaturregelung der Raumheizung mit gleitender Rücklauftemperaturbegrenzung für einen unabhängigen Heizkreis. Station intern komplett verdrahtet, Elektroanschluss 1230V sowie Montage und elektrische Verdrahtung des Außentemperaturfühlers ist bauseitig zu erbringen. 1 Elektronischer Regler Typ: ECL Comfort 120 Gleitende Rücklauftemperaturbegrenzung für Raumheizung, Frostschutzfunktion, min.- und max. Vorlauftemperaturbegrenzung, Sommerausschaltung, Nachtabsenkung, einstellbarer Heizkennlinie und Parallelverschiebung, Regelung der Raumtemperatur, Fühlerüberwachung, Stellantriebsschutz und Pumpenintervallschaltung, Sommer-/Winterzeitumschaltung. Warmwasserbereitung Primärseite 1 Temperaturregler Typ: AVTB (KVS=1,9) Warmwasserbereitung Wärmeübertrager 1 MicroPlateTM Dichtungsloser Kompakt-Plattenwärmeübertrager Aus Edelstahl, mit Kupferlot unter Vakuum hartgelötet, einschließlich Wärmedämmung (FCKW-frei) CE-geprüft Fabrikat: Danfoss, Typ: XB06H-1-30 Warmwasserbereitung Sekundärseite Hinweis: Der Einbau einer Thermostatarmatur an der Dusche wird generell empfohlen. Technische Parameter Primärseite: Max. zulässige Vorlauftemperatur: 95 C Max. zulässiger Betriebsdruck: 10 bar(g) Anschlussdimension: DN 20/Rp 3/4" Sekundärseite Max. zulässige Vorlauftemperatur: 95 C Max. zulässiger Betriebsdruck: 10 bar(g) Anschlussdimension: DN 20/Rp 3/4" Trinkwarmwasserbereitung Max. zulässige Vorlauftemperatur: 95 C Max. zulässiger Betriebsdruck: 10 bar(g) Anschlussdimension: DN 20/Rp 3/4" Max. Abmessungen (mm) Breite/Höhe/Tiefe: 760/1000/335 mm Gewicht (einschl. Verpackung): Max. 80 kg Freigabenummer der Stadwerke Flensburg: FL-S DL50-R/FB/WT-D-19/09 Werkstoffe Rohre, Fittings, Ventile (Primärseite): P235GH, CuSn5ZnPb (Rg5), Rotguss (Rg5), Messing MS58 (vernickelt) Rohre, Fittings, Ventile (Heizungsseite): P235GH, EN-GJL-150 (GG15) Rohre, Fittings, Ventile (TWW-Seite): 1.4404, 1.4301, CW617N Wärmeübertrager: 1.4404 mit Kupferlot Wärmedämmung (Wärmeübertrager): PU-Schaum (l = 0,035 W/mK) Wärmedämmung (Verrohrung Primärseite): PU-Schaum (l < 0,025 W/mK) Leistungsdaten Heizung / Trinkwasser Leistung: 10.0 kW / 37.0 kW Auslegungstemperaturen: 25->35 C / 10->50 C Volumenstrom: 0.86 m3/h / 0.80 m3/h Restförderhöhe: 55 kPa Fabrikat: Danfoss Typ: DSP2 Mini APP4 FBH TWE Bestell-Nr.: 161L0695

Angaben zur Produktsicherheit

Herstellerinformationen:

Danfoss GmbH
Nordring 144
Hessen
Offenbach am Main, Deutschland, 63067
info@danfoss.de
https://www.danfoss.com

Produkteigenschaft	Wert
Versandgewicht:	85,00 kg
Artikelgewicht:	60,00 kg
