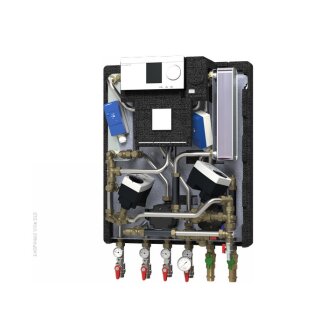

Danfoss - 145F4464 - Hausstation VXe SLS, Typ 2/1 - HE:30kW, PWH:40kW, A247

Artikelnummer: 145F4464
GTIN: 5702424628208
HAN: 145F4464
Kategorie: Hausstationen
Hersteller: Danfoss

Danfoss - 145F4464 - Hausstation VXe SLS, Typ 2/1 - HE:30kW, PWH:40kW, A247 / EAN: 5702424628208 / Preis per Stück / Artikelgewicht: 40 kg

4.439,87 €

inkl. 19% USt. , zzgl.

Bestellware - momentan nicht am Lager -
Lieferzeit: ca. 3 Wochen (DE - Ausland abweichend)

Stk

Beschreibung
Herstellerinformationen

Danfoss Indirekte Hausstation für Einfamilien- und Reihenhäuser Typ: VXe SLS ECL310/A247 Typ 2 vollisoliert mit EPP-Wärmedämmhaube Art.-Nr.: 145F4464 Ausführung Fernwärme-Hausstation für eine Wohneinheit in kompakter Bauweise zur Wandmontage. Ein indirekter Heizkreis (hydraulische Netztrennung) und eine primärseitige Speicherladegruppe. Alle Rohre aus Edelstahl mit flachdichtenden Verschraubungen. Witterungsgeführte Vorlauftemperaturregelung mit gleitender Rücklauftemperaturbegrenzung. Station entsprechend DIN 4747, komplett auf verzinkter Grundplatte montiert und elektrisch verdrahtet. Anschluss an Fernwärmenetz und Hausanlage von unten möglich. Komplett wärmegedämmt für sehr niedrige Wärmeverluste, Grundplatte und Abdeckhaube aus Polypropylen-Schaum (EPP), L: = 0.039, Brandschutzklasse B2 nach DIN 4102. Primärseite 2 Absperrarmaturen (G 3/4, AG) mit Temperatur- und Druckentnahme 2 Thermometer 1 Schmutzfänger 1 Passstück für Wärmemengenzähler G 3/4 x110mm (Rücklauf), Fühleraufnahme Rp 1/2 1 Volumenstromregler mit Stellventil und elektrischem Stellantrieb als Kombiventil Fabrikat: Danfoss Primär eingebundene Ladegruppe zur Trinkwassererwärmung (primärseitig) 1 Volumenstromregler mit Stellventil und elektrischem Stellantrieb als Kombiventil Fabrikat: Danfoss 1 Passstück für Wärmemengenzähler G 3/4 x110mm (Rücklauf), Fühleraufnahme Rp 1/2 Wärmeübertrager Zwei Dichtungslose Plattenwärmetauscher aus Edelstahl, mit Kupfer unter Vakuum zu einer kompakten Einheit verlötet. Neuartige Micro PlateTM Wärmeübertragertechnologie mit einzigartiger Plattenstruktur für effektivere Wärmeübertragung, geringere Druckverluste und längere Lebensdauer. Starkwandige, flachdichtende Gewindeanschlüsse. Korrosionsbeständige Ausführung. Berechnung und Werkstoffe entsprechend den AD-Merkblättern. Gefertigt nach DIN ISO 9001, CE geprüft gem. Druckgeräterichtlinie 97/23/EG (PED). Fabrikat: Danfoss Typ: XB06H-1-40 (Heizung) Fabrikat: Danfoss Typ: XB06H-1-26 (Trinkwarmwasser) Sekundärseite (Trinkwassererwärmung) 2 Absperrungen, DVGW geprüft 1 Rückschlagventil 1 Tacosetter 1 Speicherladepumpe trinkwassergeeignet, Fabrikat Grundfos Typ: UPM3 Auto L15-70 1 Sicherheitsventil für TWW, 10 bar, Ausblasleitung bauseits Sekundärseite (Heizung) 1 Membran-Sicherheitsventil 3.0 bar, Ausblasleitung bauseits 1 Manometer 1 Entlüftung Heizkreis 1 (statische Heizung) 2 Absperrarmaturen (Rp 3/4) 2 Thermometer 1 Schmutzfänger im Rücklauf 1 drehzahlgeregelte Hocheffizienz-Umwälzpumpe Fabrikat: Grundfos Typ: UPM3 Auto L15-70 Witterungsgeführte Regelung Witterungsgeführte Vorlauftemperaturregelung der Raumheizung mit gleitender Rücklauftemperaturbegrenzung für einen unabhängigen Heizkreis, konstante Temperaturregelung im Speicherladesystem. Station intern komplett verdrahtet, Elektroanschluss 1230V sowie Montage und elektrische Verdrahtung des Außentemperaturfühlers sowie der Speicherfühler ist bauseitig zu erbringen. 1 Elektronischer Regler Fabrikat: Danfoss Typ: ECL Comfort 310 Appl.: A247 Zentralgerät zur witterungsgeführten Vorlauftemperaturregelung mit beleuchtetem grafischem Display, für direkt oder indirekt angeschlos-sene Nah- und Fernwärmeanlagen, Kessel- oder Lüftungsanlagen. Softwarevorgabe über intelligente Applikationsschlüssel. Gleitende Rücklauftemperaturbegrenzung für Raumheizung, Frostschutzfunktion, min.- und max. Vorlauftemperaturbegrenzung, Sommerausschaltung, Nachtabsenkung, einstellbarer Heizkennlinie und Parallelverschiebung, Regelung der Raumtemperatur, Fühlerüberwachung, Stellantriebsschutz und Pumpenintervallschaltung, Sommer-/Winterzeitumschaltung. Datenbus RS485 (intern) für Fernbedienungseinheiten, Zusatzmodule oder den Einsatz als Master oder Slave in einer Master-Slave-Folgeregelung. Anbindung des Reglers an die cloud-basierte SCADA-Software-Anwendung LeanHeat Monitor für Fernüberwachung, Fernbedienung, Alarmierung und Optimierung aller Regler und Wärmezähler im gesamten Fernwärmenetz möglich. Erfassung sämtlicher Prozessdaten der Station ermöglicht eine ganzheitliche Betriebsüberwachung des gesamten Fernwärmesystems, der Versorgungstemperaturen, der Rücklauftemperaturen über den digitalen Zwilling. Möglichkeit des Alarmmanagement der Alarme direkt aus den Reglern, spezifisch generierte Informations-, Warn- und Alarmmeldungen und Auflistung aller aktueller und historischen Warn- und Alarmmeldungen. 6 Fühlereingänge Pt1000 4 frei konfigurierbare Eingänge 0-10V oder Pt1000 1 Impulseingang 3 Triac-Ausgänge für Stellantriebe 6 Relaisausgänge für Umwälzpumpen 1 USB-Serviceschnittstelle 1 Mod-Bus-Schnittstelle für Vernetzung und Datenfernauslesung 1 M-Bus-Schnittstelle 1 TCP/IP-Schnittstelle für Zugriff über das Internet (Fernwartung) 1 Außentemperaturfühler Pt1000 (lose beigelegt) Fabrikat: Danfoss Typ: ESMT 3 Anlegetemperaturfühler Pt1000 als Vorlauffühler bzw. Rücklauftemperaturbegrenzung Fabrikat: Danfoss Typ: ESMC 2 Universal-Kabeltemperaturfühler Pt1000 für Trinkwassererwärmung (lose beigelegt) Fabrikat: Danfoss Typ: ESMB Technische Daten Heizungsleistung (kW): 30 (D:t-sekundär 25 K) Trinkwarmwasserleistung (kW): 40 (D:t-sekundär 50 K) Druckstufe: PN16 FW-Netz, max. Differenzdruck (bar): 4 FW-Netz, max. Vorlauftemperatur (C): 120 Elektrischer Anschluss: 230V AC Abmessungen (H/B/T) (mm): 785/550/315 Gewicht (kg): 55

weitere Unterlagen

Danfoss - 145F4464 - Datenblatt

Hier können Sie das Datenblatt herunterladen

Danfoss - 145F4464 - Datenblatt

Produkteigenschaft	Wert
Versandgewicht:	65,00 kg
Artikelgewicht:	40,00 kg
